【住宅用太陽光発電の基本を解説】まずは大まかな流れを知ろう

太陽光発電が脚光を浴びてから約10年強が経過しても

本格的に話を聞いたことがないので説明してほしい

という依頼を受けます。

実際、ネット上で情報収集をしたことがあっても、

販売店（人）から話を聞いた経験がないお客さん

はまだ沢山います。

今回は太陽光発電の基本について解説していきます。

まさひこ

じゃ、レッツゴー！

登場するキーワード

①太陽光モジュール（太陽光パネル）
②接続箱
③パワーコンディショナ（以下、パワコン）
④分電盤
⑤スマートメーター

上記が太陽光発電の基本をお伝えする際に出てくるキーワードです。

太陽光発電を検討する際には必要な情報ですが、

検討が終了（設置終了）したら必要なくなる情報

でもあります。

まさひこ

調べればすぐに出てくる言葉です。

①太陽光モジュール（太陽光パネル）

この太陽光モジュール（太陽光パネル）に

太陽の光が当たること

によって電気を創ることができます。

太陽光発電は「太陽光パネル」と呼ばれることもあれば

太陽光モジュール

と呼ばれることもあります。

ただ単に

呼び方が異なる

だけです。

まさひこ

基本的には屋根の上に設置します。

②接続箱

これは屋根から下りてきた太陽光の配線を

電圧ごとにまとめる箱

です。

基本的には

外壁

に設置します。

新築の場合は点検口の中に設置することもあります。

次の単元（③）でお伝えするパワコンを、屋内設置するのであれば

設置が必要

です。

しかし、パワコンを屋外設置するのであれば

必要ない

です。

必要ない理由は、接続箱の機能が

パワコンに内蔵されているため

です。

まさひこ

回路数によって大きさが異なります。

③パワコン

これは

電気の変換装置

です。

太陽光パネルが発電した電気は乾電池と同じ

直流

であるため、家で使える交流に変換する必要があります。

設置場所に関しては、

■屋内
■屋外

のどちらかを選択することができます。

ただ、塩害地へ設置をする場合は

潮の影響で壊れやすくなる

ため

屋内設置のみ

となります。

まさひこ

塩害は自然災害補償の対象外です。

④分電盤

これは新たに取り付けるものではなく、最初から家に設置されているものです。

いわゆる

ブレーカーがついているもの

です。

パワコン（③）で直流から交流に変換された電気は分電盤まで流れ、そこから各部屋に行き渡ります。

ちなみにリビングやトイレと書かれている小さいつまみのことを

負荷

といいます。

まさひこ

蓄電池の話をする際に負荷の話が出てきます。

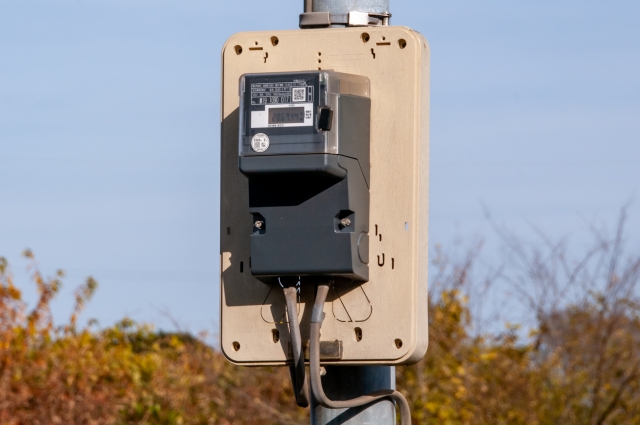

⑤スマートメーター

これに関しても新たに取り付けるわけではなく、最初から家に設置されているものです。

■電力会社から電気をどれだけ「購入」したのか
■電力会社に電気をどれだけ「売電」したのか

を

計測

しています。

外壁もしくはスッキリポールという柱にくっ付いていることもあります。

まさひこ

スマートメーターはデジタル表記で30分に1回使用量を計測しています。

電気の流れ

今まで紹介してきたキーワードを使って解説をします。

①太陽光パネルに太陽の光が当たり
②発電した電気が接続箱を経由して
③パワコンに入り、直流から交流に電気が変換される
④上記で変換された電気が分電盤に流れて、まずは自家消費をする
⑤余った電気はスマートメーターを経由して電柱に流れて売電される

ざっくり説明すると

①発電した電気を自家消費
②余った電気を売電

することができます。

具体的には

①：電気代の削減
②：売電収入の確保

が可能です。

まさひこ

この部分に関しては大体メーカーカタログに記載されています。

発電量/売電・買電量/消費量はモニターやHEMSを通じて知ることができる

■太陽光パネルが発電している量
■発電した電気を自宅で消費した量
■余った電気を電力会社に売った量
■発電分が足りなかったら電力会社から購入している量

に関しては、屋内に設置されるモニターやHEMSで確認をすることができます。

基本的には

■シャープ：壁の中に埋め込む壁付け型のモニター
■シャープ以外：コンセントを差す卓上タイプのモニター

が基本となっています。

まさひこ

普段目に見えない電気は、モニターやHEMSを通じて確認することができます。

最後にひとこと

今回は「住宅用太陽光発電の基本」について説明しました。

太陽光発電は

①発電した電気を自家消費（＝電気代の削減）
②余った電気を売電（＝売電収入）

という流れを勝手にやってくれます。

具体的には

という流れです。

私のブログでなくても、太陽光システムについて

もっと詳しく

説明しているブログはたくさんあります。

知識を深める際は、いろいろなブログに目を通して失敗の内容に検討してください。
